DETAIL · 02 · LUNAR REGOLITH

月球缺少磁场与稠密大气,四十亿年的太阳风离子直接沉积在月壤颗粒外壳。He-3 是其中富集程度可工业利用的稀有同位素——但它的浓度是 ppb 级,对工程链路的真正考验是物流,而不是化学。

富集机制

  • 太阳风注入　1 keV/amu 量级离子被植入颗粒最外约 26 nm 的外壳;Apollo 11 样品中 ~88% He-3 富集在 < 100 μm 颗粒里。
  • 钛铁矿耦合　FeTiO₃(钛铁矿)是 He-3 的天然容器;高钛月海玄武岩区因此天然富集。
  • 成熟度　暴露于太阳风越久的「成熟」土壤,He-3 累积越多——遥感成熟度成为反演关键参数。
  • 玻璃气泡　嫦娥五号样品发现 He-3 主要保存在钛铁矿表面的非晶玻璃层纳米气泡中,机械破碎即可常温释放(颠覆传统高温路线)。

区域浓度数据(以样品+遥感为准)

Table · 015 rows
区域 / 样品
He-3 浓度
口径
  • 01
    月球高地保守均值
    ≈ 3.7 ppb
    Johnson 1999 反演图
  • 02
    月海保守均值
    ≈ 7.8 ppb
    Johnson 1999 反演图
  • 03
    Apollo 11 一组样品平均
    ≈ 11.8 ppb
    实测样品 9.22–17.9 ppb
  • 04
    未扰动高钛月海风化层
    ≈ 20 ppb
    NASA 工程方案设计假设
  • 05
    极区 PSR(低温保留模型)
    ≥ 50 ppb(推测)
    无样品/直接遥感验证

极区「普通区」的公开权威区域均值至今仍未在原始/官方文献中给出。极区 ≥ 50 ppb 仅适用于永久阴影区的低温保留模型,不应等同于经过样品校准的区域均值。

总储量级与物流量级

学术口径下,月球 He-3 总储量估算在 1–5 × 10⁶ t;Fa & Jin 2010 用嫦娥一号微波辐射计反演风化层厚度,把全球库存推到 6.6 × 10⁸ kg(近面 3.7 × 10⁸ kg,背面 2.9 × 10⁸ kg)。这是模型驱动结果,不是直接探测。

Formula · 01
m_{\text{regolith}} = \frac{m_{\text{He-3}}}{C_{\text{He-3}}} \quad \Rightarrow \quad m_{\text{regolith}}(1\,\text{kg}) \approx 10^{5}\,\text{t @ 10 ppb}

在 10 ppb 假设下,提取 1 kg He-3 要处理约 10 万吨月壤。这把项目本质从「化学采矿」翻转为「大规模浅层物流 + 细粒级筛分 + 热脱附 + 同位素分离」。

三步走勘测:普查 → 详查 → 开采

  • 普查 · 轨道遥感　用 TiO₂ + 成熟度反演 He-3 相对富集;Kaguya GRS、LRO/Diviner、Chandrayaan-2 IIRS 提供基础底图。

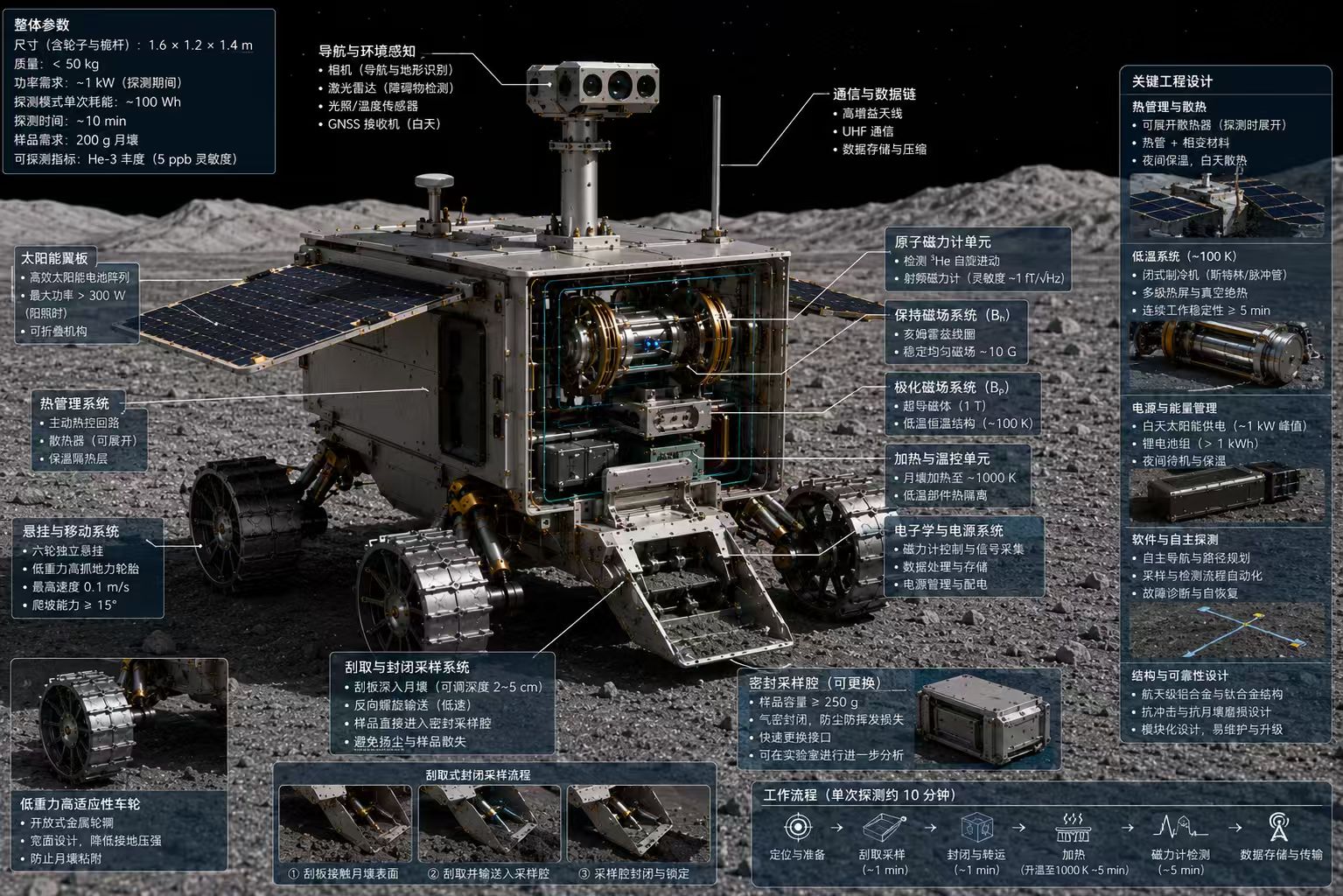

  • 详查 · 原位测量　射频原子磁力计直接探测风化层中植入的 He-3:极化磁场 1 T、温度 100 K,π/2 脉冲后检测自旋偶极场。

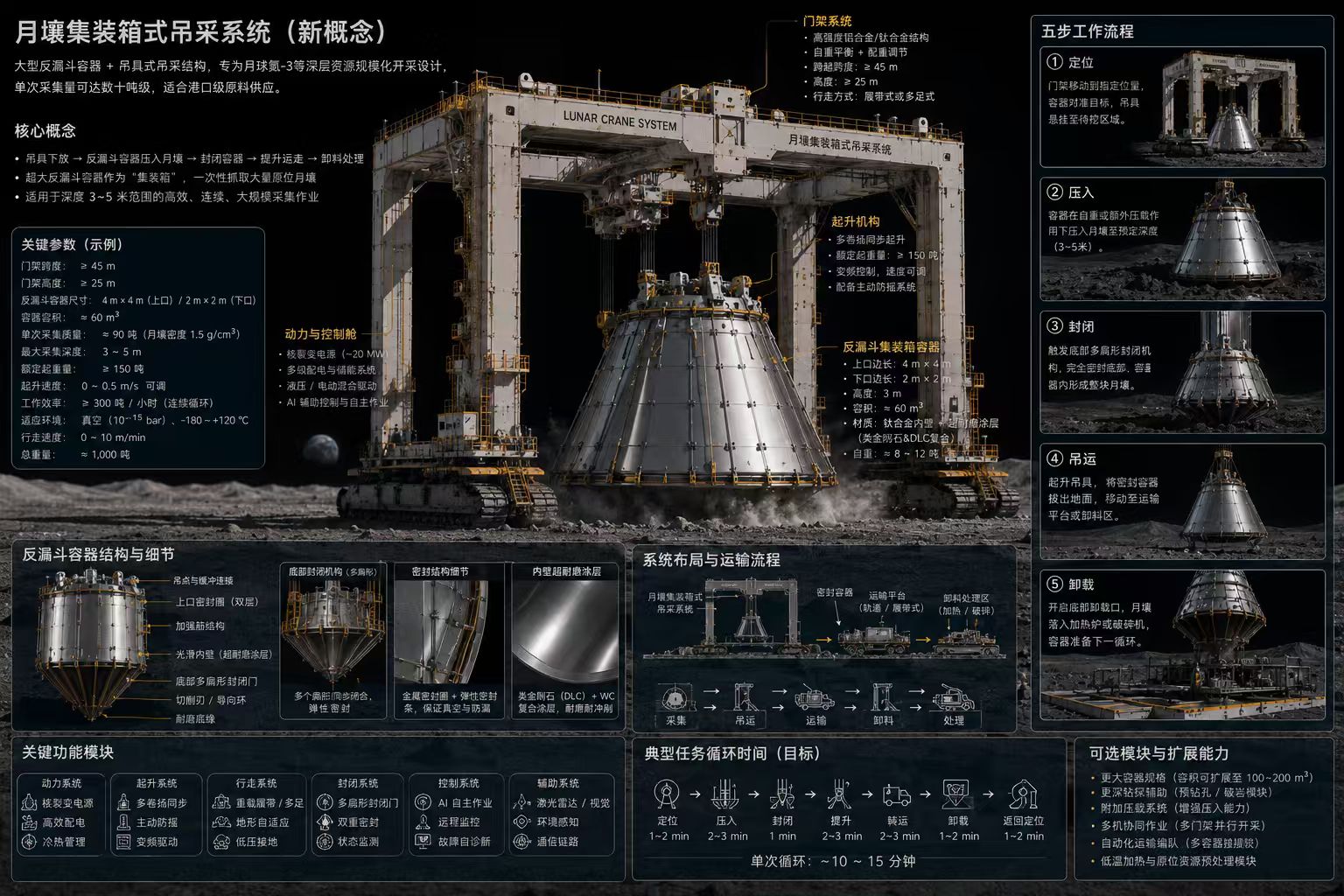

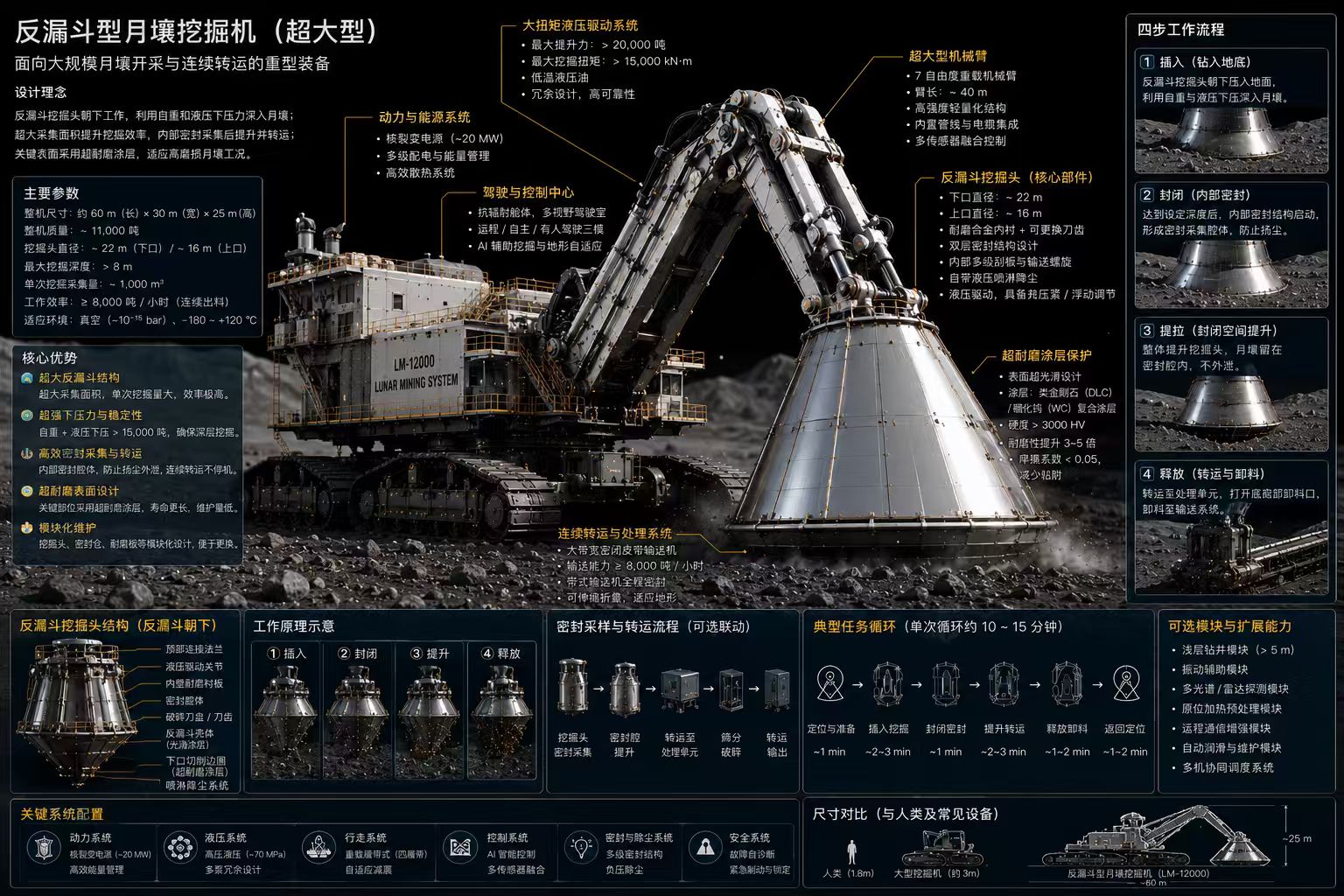

  • 开采 · 浅表铲装 → 热脱附　Apollo 实验:500 °C 释放 ~50%、800 °C 释放 ~95%;分子动力学建议月面原位 ≥ 1000 K。NASA Mark-III 设想 700 °C + 85% 热回收。

提取方案对比

Table · 025 rows
方案
原理
能耗与备注
  • 01
    低温机械破碎(中科院宁波)
    破碎钛铁矿表面非晶玻璃气泡,常温释放
    能耗极低,原位友好
  • 02
    阶段升温精准提取(中核)
    分阶段控温,逐步解吸附
    提取率 > 95%,总能耗下降
  • 03
    微波加热
    体积加热,对钛铁矿特别有效
    热效率高,适应真空与温差
  • 04
    NASA Mark-III(高温 + 热回收)
    太阳能聚光 + 热管换热,700 °C
    157 kg/s 月壤约 12.3 MW;无热回收 ~82 MW
  • 05
    Interlune(商业化高温)
    全尺寸采矿机,700–900 °C
    DOE + 量子公司已下约 5 亿美元预购
Formula · 02
Q_{\text{net}}(700\,°C, \eta_{\text{rec}}=0.85) \approx 21.8 \,\text{kWh}/\text{t}; \quad Q_{\text{net}}(\eta_{\text{rec}}=0) \approx 145 \,\text{kWh}/\text{t}

NASA Mark-III 净加热负荷的线性缩放工况。这条公式说明:氦3 项目首先是热工程 + 物流工程,其次才是分离工程。

运输与分离的工程现实

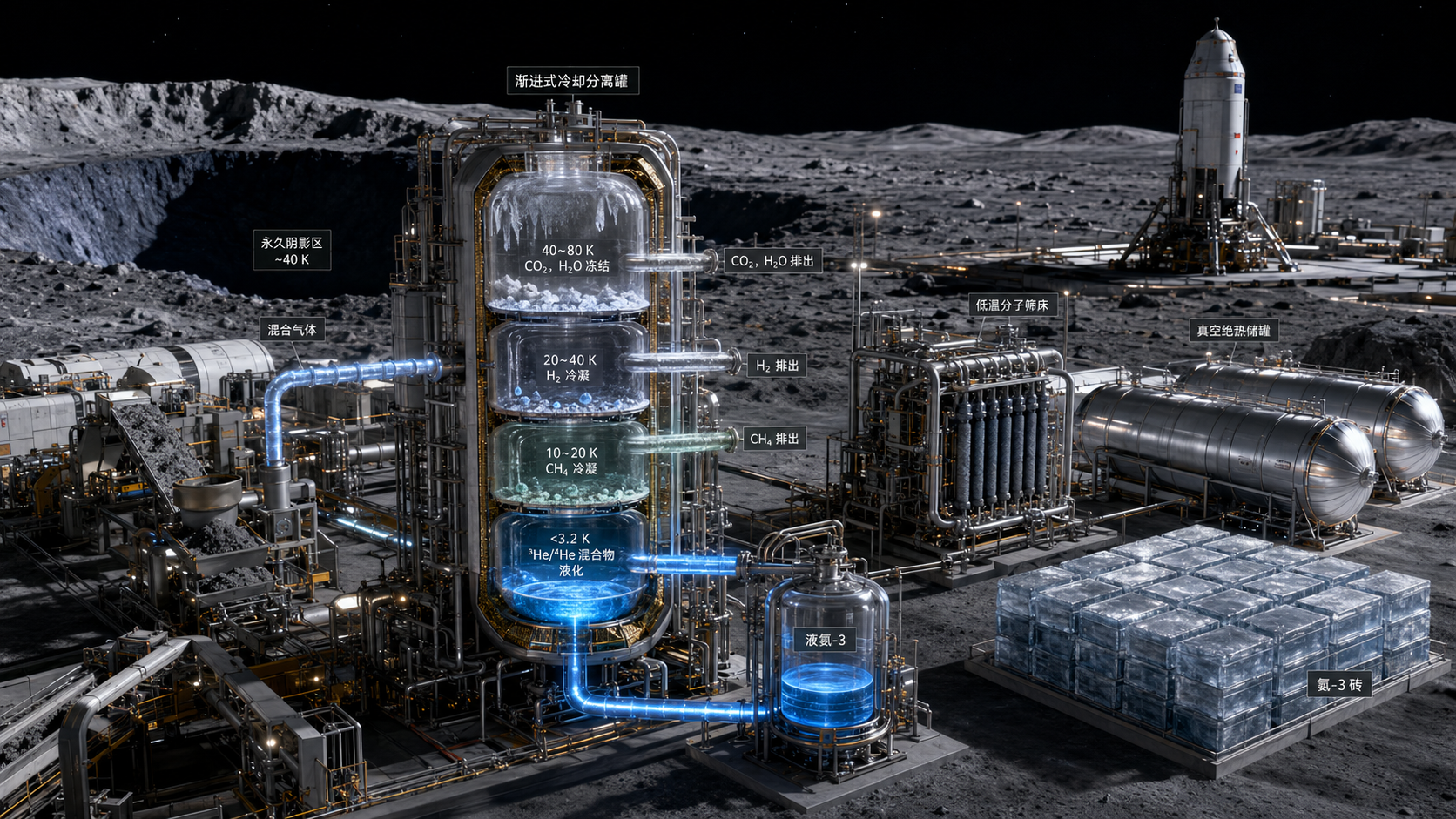

释氦气流的主成分不是 He-3。每吨 700 °C 加热的月海月壤典型释放 ~43 g H₂、~22 g He-4、~7 mg He-3、~23 g H₂O、~11 g CH₄。He-3 占比极低,前端真空+冷阱、压缩、低温吸附是必经环节;同位素分离(低温蒸馏 / 超流泄漏 / 热冲刷)才是最难的最后一公里。

  • 近期(< 10 t/d)　蚁群无人车队 / 弹力跳跃车,零基建。

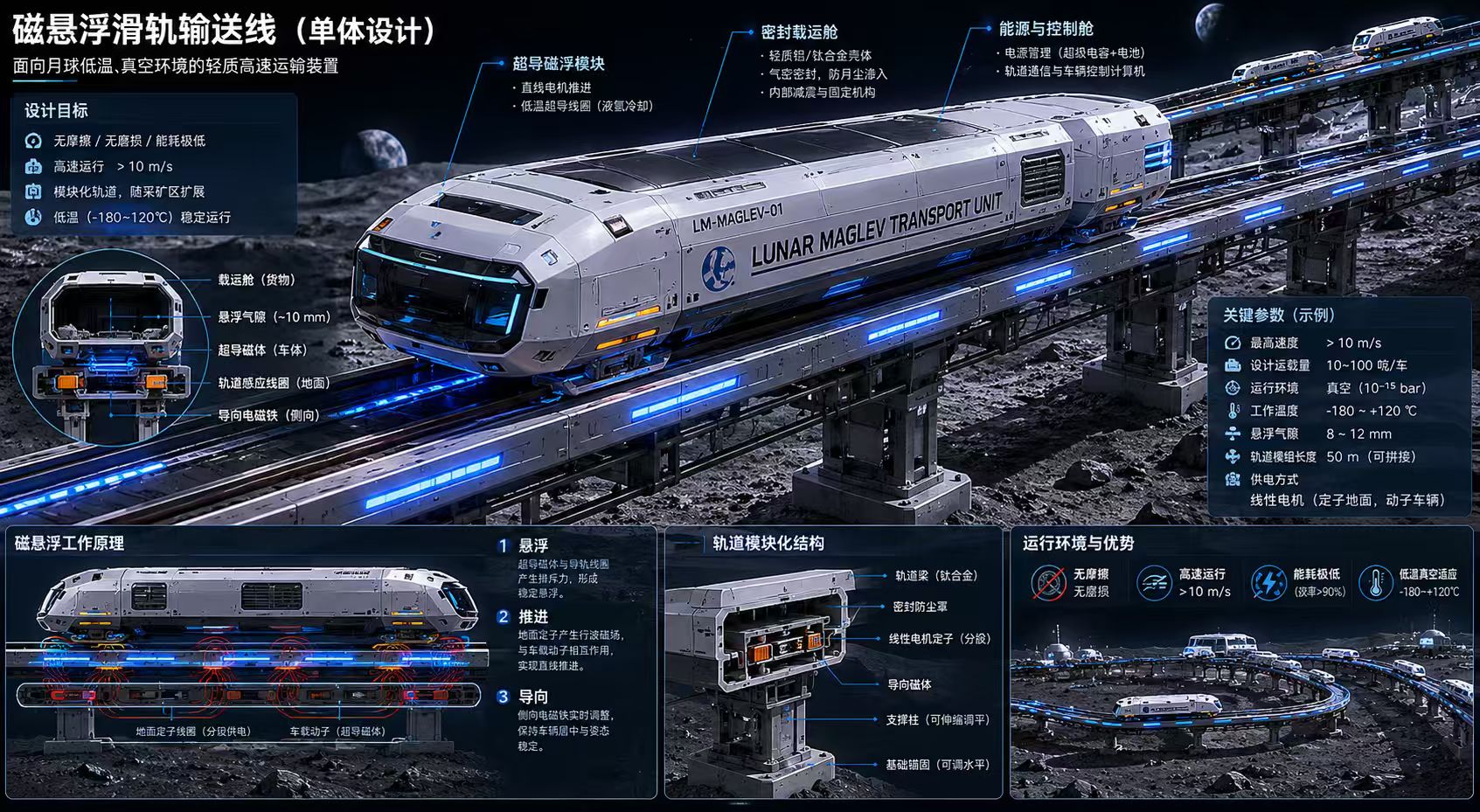

  • 中期(10–100 t/d)　月海平坦区铺设直线电机 + 超导磁悬浮轨道。

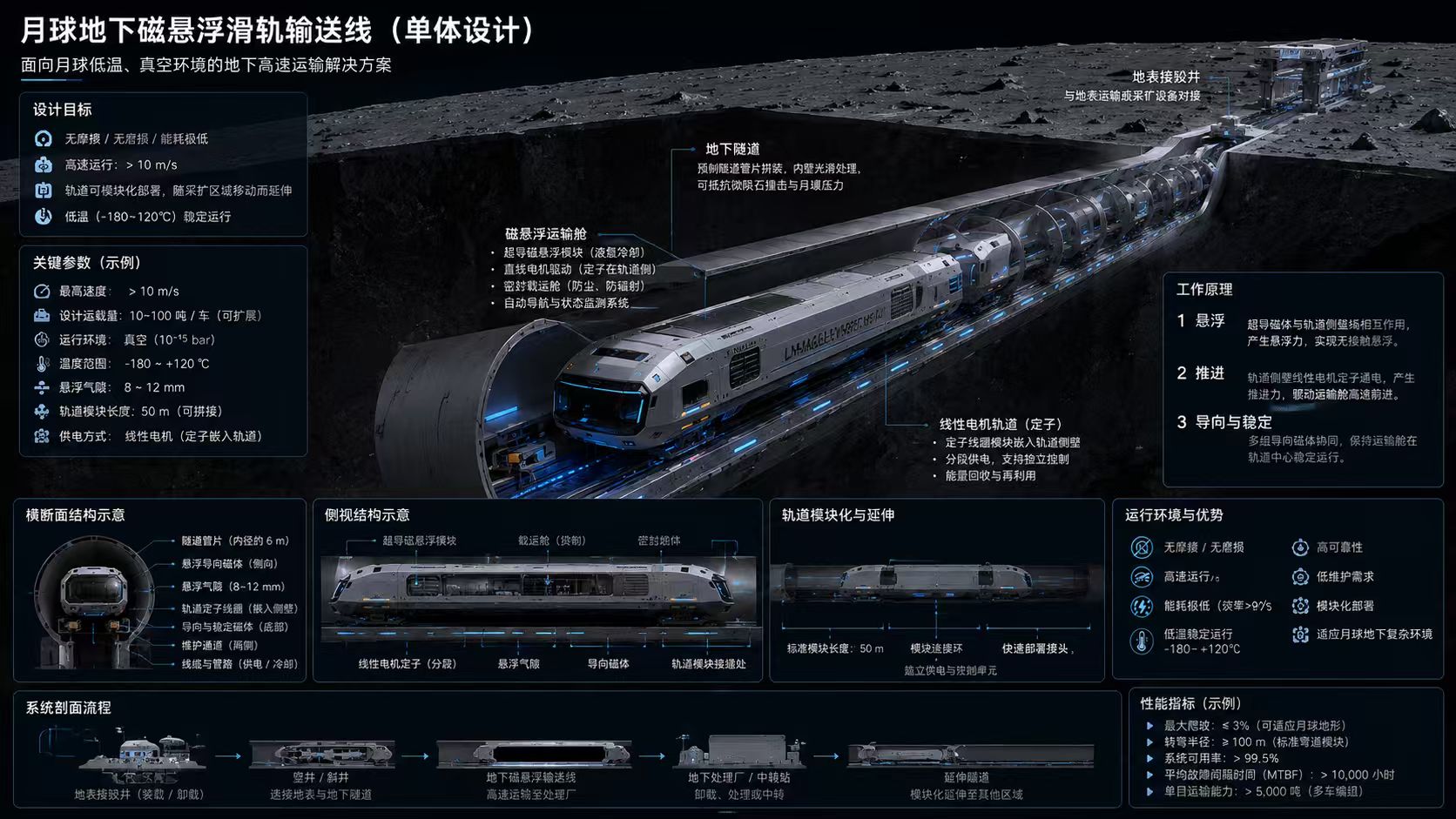

  • 远期(> 100 t/d)　真空管道胶囊网络,地下铺设,隔绝月尘与微陨石。

嫦娥六号补上的工程参数

嫦娥六号从南极-艾特肯盆地带回 1935.3 g 月背样品;Nature Astronomy 初步力学表征显示月背风化层「体密度更低、粒径更细、黏聚性更强」。这对铲装、料仓、筛分系统的工程意义,比对 He-3 资源量本身更大。

References
  1. Wittenberg, L.J. et al. (1986) Lunar source of 3He for commercial fusion power. Fusion Technol.
  2. Fa, W. & Jin, Y. (2010) Quantitative estimation of helium-3 in lunar regolith from microwave radiometer data.
  3. Johnson, Swindle & Lucey (1999) A method for inferring lunar He-3 from Clementine UV-VIS.
  4. NASA ASCEND 2021 — Mark-III lunar regolith processor.
  5. 嫦娥五号月壤稀有气体与机械破碎释氦研究系列 (2021–2024)。
  6. CNSA 嫦娥六号样品初步成果。
  7. NASA — successfully extracts oxygen from lunar soil simulant.
